ah气动敲击锤产品介绍:

您的当前位置: 首 页>>产品展示>>ah气动敲击锤

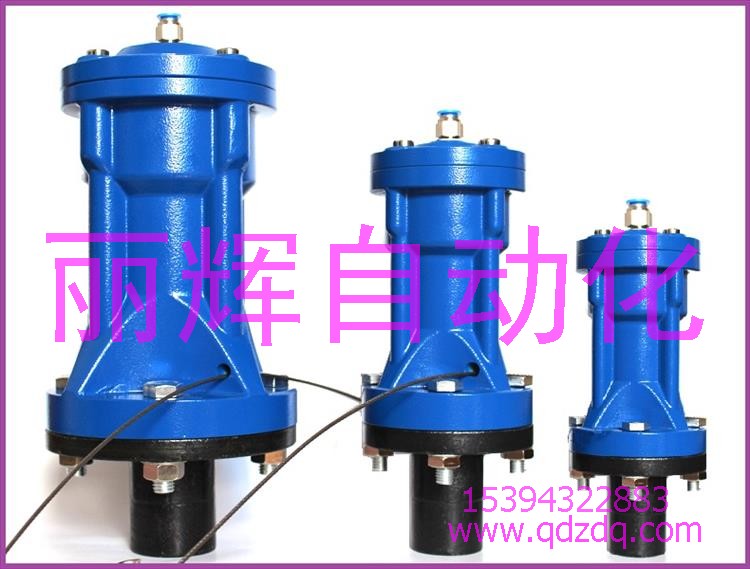

ah气动敲击锤,ah系列气锤

ah系列空气锤简介:

ah系列空气锤又称为ah系列气动锤或ah系列气动敲击锤以及ah系列冲击锤,ah系列气动锤的特点是撞击力大,结构简单合理,维护和使用方便。ah气动敲击锤可以有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。也可以用来作为产品下料的配件。气动冲击锤冲击力大,噪音小,并且有多种型号可供选择(ah30,ah40,ah60,ah80)。空气锤冲击力和动作时间可控制(一般用肪冲控制仪进行控制),ah系列空气锤安装方便。可在防爆环境、多粉尘环境、潮湿环境中进行使用。ah系列气动敲击锤广泛适用于化肥,化工,食品,医疗,农药,玻璃,水泥,机械等行业。全铝结构的气动锤强度高,单机式/冲击力度大,重量轻,冲击间隔时间可调整(配套控制仪)。
ah气动敲击锤免加油即可直接使用,十分环保。
ah系列气动冲击锤在运转过程中无需添加任何润滑油。因此也不存在漏油隐患,十分适合用于工厂内的工作环境。
产品采用气动供气系统、无需安装滴油器的特点不但可以降低设备成本还可减轻滴油器维修负担,对使用客户益处甚多。
我们公司的ah构造简单基本无需保养。




ah系列气动锤的特点

1,磁力冲击大,落粉效果好

2,运行成本低,节能效果好

3,结构简单,拆卸方便

4,质量可靠,故障率低

5,敲击间隔时间可以通过控制仪进行调整

6,型号、规格齐全

7,长活塞型空气敲击锤,采用C型台座,敲击活塞直接打击料仓,强大的敲击力是它的特长。





空气锤工作原理:

 ah系列气动锤工作原理图ah系列气动锤动图





图片在气动敲击锤中没有通入压缩空气的状态下,磁性活塞借助强磁力,紧贴在基板上。

图片电磁阀通电后,压缩空气流入敲击锤本体,本体内的压力增高,当大于磁力时,使磁性活塞高速脱离基板。

图片高速落下的磁性活塞撞击台座,其冲击力传给料仓。料仓绝对不会因此受损。图片电磁阀断电时,气动敲击锤本体内的压缩空气被排出,借助弹簧的力量,磁性活塞缓慢上升再次与基板紧密连接。恢复到图1的状态。









ah振动锤尺寸:

ah振动锤尺寸图

型 号

φB

φC

D

E F G

φH

IN

OUT

AH-30

130

80

60

14

11 48 34

9

1/4″PT

1/8″PT

AH-40

158

97

75

20

12 67 40

11

1/4″PT

1/4″PT

AH-60

213

140

105

20

12 67 48

15

3/8″PT

3/8″PT

AH-80

275

170

140

25

14 80 60

15

3/8″PT

3/8″PT







ah气动敲击锤性能图表:

  使用圧力
(MPa)
气量
(升/回)
冲击力
(Ns)
本体重量
(kg)
总重量
(kg)
本体材质
ah-30

0.35~ 0.6

0.028

1.0~ 1.5

0.7

1.0

ah-40

0.35~ 0.6

0.082

3.3~ 5.1

1.8

2.9

ah-60

0.35~ 0.6

0.228

7.1~ 10.8

4.6

7.8

ah-80

0.35~ 0.6

0.455

19.3~ 29.5

7.9

11.8

ah- 100

0.35~ 0.6

1.012

44.5~ 67.9

23.5

35.2

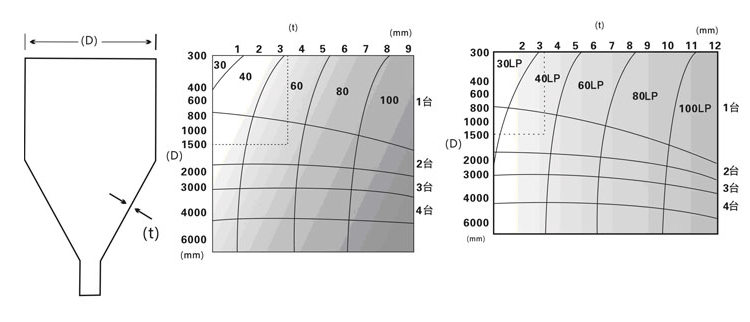

ah气动敲击锤选型图表:



气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的 板厚(t),由图来选定气动敲击锤的型号和台数.例如设料斗直径(D)1500mm,板厚(t)3mm, 由图可知选择60,台数为2.并且有时因料斗的形状(角锥,圆锥)及其中的粉体的物性, 状态等不同,略有差异。

ah振动器选型图

注1:本公司可以帮您解决气动锤的接线问题。因为气动锤控制一般是电磁阀控制,而控制敲击时间一般是用控制箱、继电器、脉冲控制仪控制。一般客户拿到气动锤后不知道怎么控制。所以我公司有义务帮您解决控制问题。可以定做各种控制箱。像一配一控制箱,一配多控制箱。还有低成本的继电器和电磁阀。很多客户为了控制成本只订一个电磁阀和继电器也有,我公司一般会将继电器和电磁阀线接好,然后再以成本价出售给客户。解决了客户要自己接线的麻烦。



注2:(本公司的气动锤分为ah系列、AH系列、ah系列,但是客户发现,这几个系列的产品我公司用的图片都是一样的,客户可能会有疑问,难道产品是一模一样的吗?其实,产品确实相差很小,唯一的区别是安装尺寸有点差异。我们公司为了满足客户要求,甚至可能为客户定制安装尺寸。)
