VT系列气动振动器产品介绍:

您的当前位置: 首 页>>产品展示>>VT系列振动器



VT系列涡轮振动器

VT系列涡轮式振动器是一款非常优秀的产品。

VT系列振动器的特点:

1:特殊铝合金外壳重量轻、振动力大、噪音相对较小。

2:产品可瞬间启动,停止。

3:振动频率以及振幅可根据使用要求用调压阀或节流阀进行调整。

4:密封好,可以防爆、潮湿、粉尘等特殊场合使用。

动作原理:涡轮内装偏心铜合金配重,当压缩空气喷入喷气孔冲击涡轮切口产生推力合涡轮旋转,涡轮运转时偏心配重的离心力产生振动,因运转是由滚珠特殊油脂重型承载力的特殊轴承支撑,噪音低,质量好。





性能资料:
型号
频率 V.P.M/一分钟
测得的离心力
空气消耗/分钟
0.2
MPa
0.4
MPa
0.6
MPa
0.2MPa
0.4MPa
0.6MPa
0.2MPa
0.4MPa
0.6MPa
N(牛)
N(牛)
N(牛)
VT10
27500
35000
37500
840
1390
2400
46
80
112
VT13
26000
30000
33000
1400
2440
3730
120
200
290
VT16
17000
21500
24000
1220
2090
3160
120
200
290
VT20
17000
20000
23000
2170
4040
5520
185
325
455
VT25
12000
15500
17000
2120
3510
5070
185
325
455
VT36
8000
10000
13000
3290
5360
7190
740
1206
1618

本表数据在重型实验台上测量出来的。
当安装刚性差时振动频率和离心力值会减小。
本公司保留在不事先通知的情况下修改或撤消任何指标或产品的权利,并且不因此而承担任何责任。

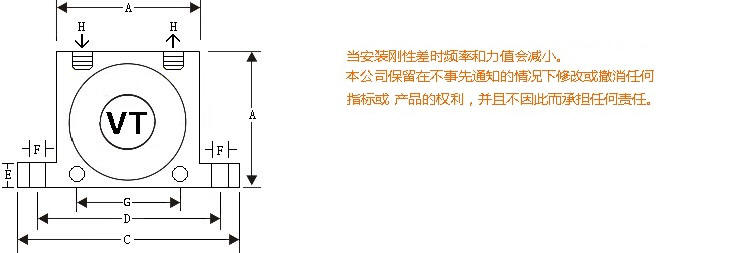

VT系列振动器尺寸表:


型号
A
C
D
E
F
G
H(螺纹接口)
重量
mm
mm
mm
mm
mm
mm
mm
kg
VT10
51
33
86
68
12
7
40
G1/8"
0.255
VT13
67
42
113
90
16
9
50
G1/4"
0.565
VT16
67
42
113 90 16 9 50 G1/4"
0.58
VT20
83
56
128
104
16
9
60
G1/4"
1.09
VT25
83
56
128 104 16 9 60 G1/4"
1.12
VT30
100
73
160
130
20
11
80
G3/8"
2.3
警告:气动振动器对设备具有破坏力,如振动力量过大,请调整至合适气压。
