GT系列气动振动器产品介绍:

您的当前位置: 首 页>>产品展示>>GT系列振动器



GT系列气动振动器是一款优秀的气动振动器。可以说是所有气动振动器产品里面质量 非常好的一款产品。内部采用的是涡轮结构。所谓涡轮结构,其实就是一种偏心轮结构。当气源输入后会吹动涡轮旋转,因为涡轮的重量偏心,所以会产生旋转振动器。

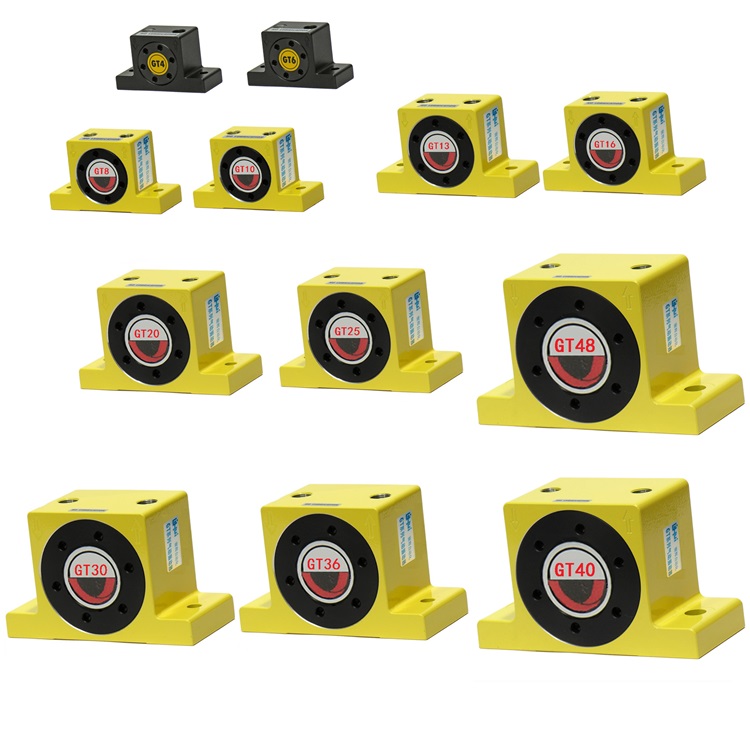

 这款系列产品从小到大有多种型号可供选择。其中最小的型号高度才40MM。最大的型号高度是120MM。本公司这款产品 内部采用特殊进口轴承,性能非常强大。



GT系列涡轮振动器是一款非常优秀的产品。拥有噪音小,振动力大,质量好,可连续运行等特点。

我公司此款产品发货时还配备了气管接头、消声器、使用说明书。



GT系列振动器最高使用温度:120摄氏度

噪音:
60——75dBA(非常安静,GT系列振动器的优点就是声音轻)

GT系列涡轮振动器具体说明:
GT系列振动器产品结合高速与偏心加工力矩,使产生强大功率的振动力。壳体由型材铝经过精密加工中心加工与硬处理的底板构成,使振动器能用在食品与制药工业。GT系列涡轮振动器经工厂测试 性能非常好。

GT系列振荡器的设计:
藉转子内与负不平衡力矩的离心力产生振动。转子由二个高功率,预润滑的匹配有护圈进口轴承支持。使用寿命特别长的润滑脂采保证较长的二使用寿命。采用轴承的内座圈与外座圈的设计,只需利用-销子扳手就很容易更换轴承、底板系利用左旋与右旋螺纹固定而且是自动锁定,使用时间越长,产品锁得越牢。

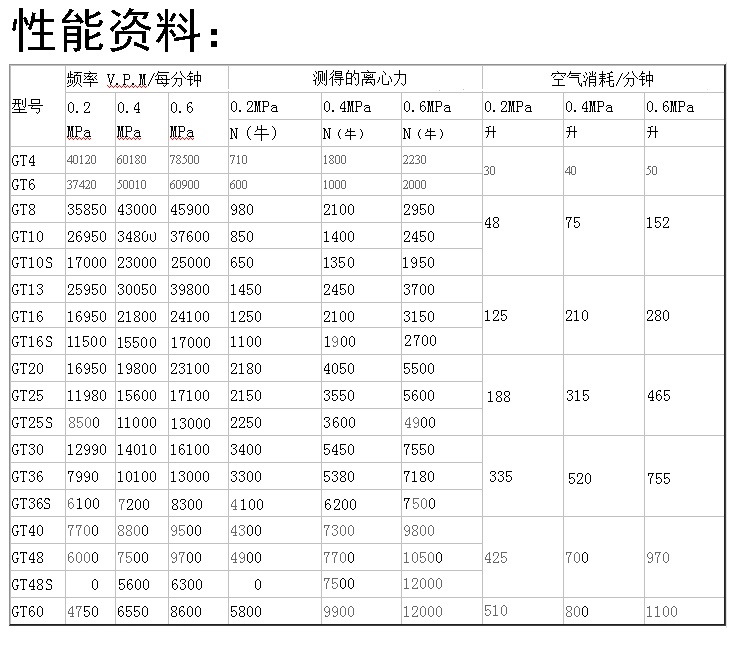

性能资料:

型号

频率 V.P.M/每分钟

测得的离心力

空气消耗/分钟

0.2
MPa

0.4
MPa

0.6
MPa

0.2MPa

0.4MPa

0.6MPa

0.2MPa

0.4MPa

0.6MPa

N(牛)

N(牛)

N(牛)

GT4

40120

60180

78500

710

1800

2230

30

40

50

GT6

37420

50010

60900

600

1000

2000

GT8

35850

43000

45900

980

2100

2950

48

75

152

GT10

26950

34800

37600

850

1400

2450

GT13

25950

30050

39800

1450

2450

3700

125

210

280

GT16

16950

21800

24100

1250

2100

3150

GT20

16950

19800

23100

2180

4050

5500

188

315

465

GT25

11980

15600

17100

2150

3550

5600

GT30

12990

14010

16100

3400

5450

7550

335

520

755

GT36

7990

10100

13000

3300

5380

7180

GT40

7700

8800

9500

4300

7300

9800

425

700

970

GT48

6000

7500

9700

4900

7700

10500

本表数据在重型实验台上取自Kistler 3轴测力计。

当安装刚性差时频率和力值会相应减小。

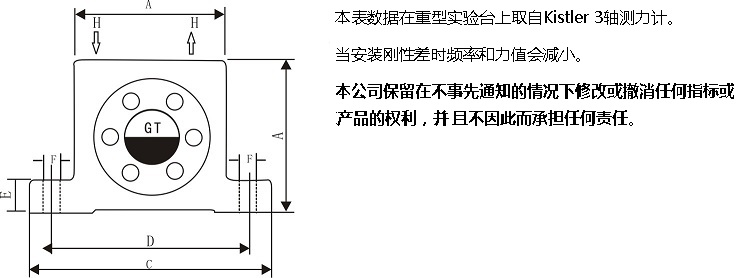

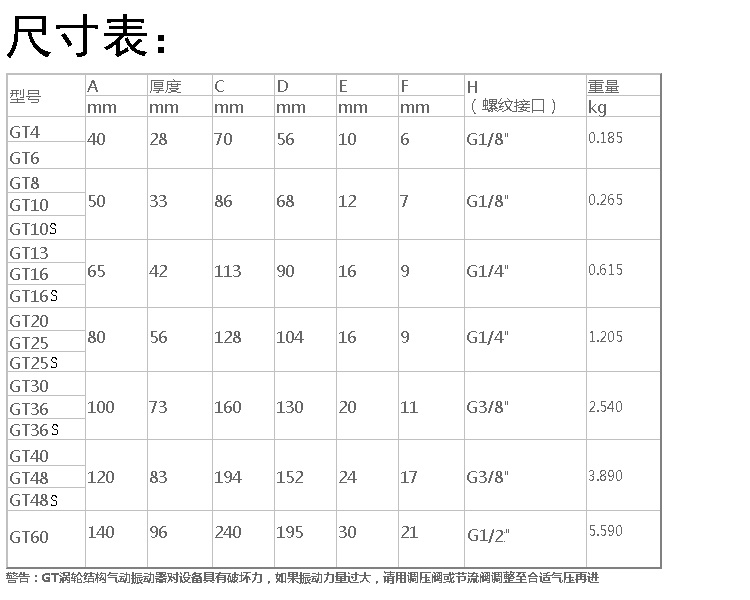

尺寸表:

型号
A
厚度
C
D
E
F
H
(螺纹接口)
重量
mm
mm
mm
mm
mm
mm
kg

GT4
40
28
70
56
10
6
G1/8"
0.185
GT6

GT8
50
33
86
68
12
7
G1/8"
0.185
GT10

GT13
65
42
113
90
16
9
G1/4"
0.615
GT16

GT20
80
56
128
104
16
9
G1/4"
1.205
GT25

GT30
100
73
160
130
20
11
G3/8"
2.540
GT36

GT40
120
83
194
152
24
17
G3/8"
3.890
GT48
警告:GT涡轮结构气动振动器对设备具有破坏力,如果振动力量过大,请用调压阀或节流阀调整至合适气压再进
