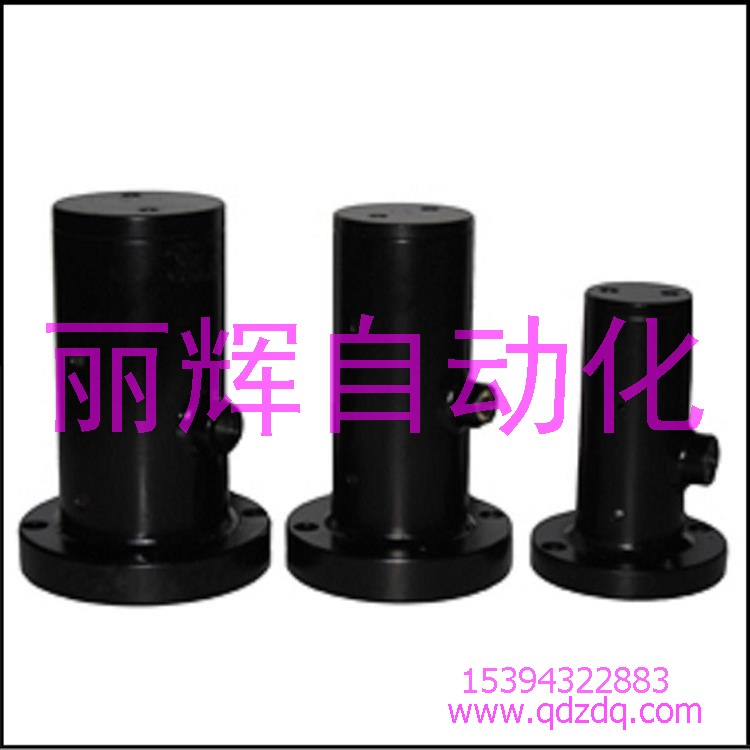

QJQ3系列气动振动器



QJQ3系列活塞式振动器
活塞式振动器, 又称往复式振动器. 也称气动激振器 . 是我厂引进日本技术 , 并加以改进的新型振动器 . 其结构简单 , 工作可靠耐用 . 利用压缩空气为振动源 , 只需要一根气管与气源连接即可使用 , 无污染 ,防尘 ,  , 动作力和振动频率可调 , 广泛用于化工 , 建筑 , 橡胶 , 石油 , 陶瓷 ,食品 , 制药 , 水泥 , 铸造 , 冶金,
矿山 , 机械 , 电子 , 造纸 , 印刷 , 纺织 , 包装输送等行业 .

一、活塞式振动器QJQ3型特点:

1、使用方便,只需用一根通气管即可,频率与振动力可通过流量与压力调节。
2、该产品为气动振动器中振动力较大的型号。
3、振动力的方向为上下振动。
4、可任意方向安装,垂直使用效果很好。
5、法兰式安装。

二、活塞式振动器QJQ3(碳钢)结构及作用原理:


活塞式振动器QJQ3结构及作用原理

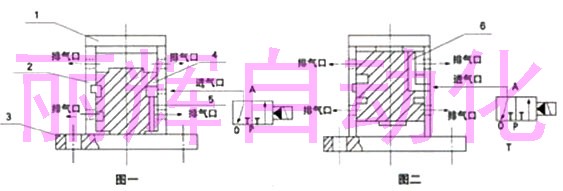

打开二位三通电磁阀(常通或常闭),高压气体通过通道5进入活塞下腔如图一。推动活塞上行,活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时,气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端循环结束,第二循环开始,依次不断的往复循环使振动器产生平动和晃动,从而产生振动力。活塞两端是低压区产生背压,故而不撞击。


三、 活塞式振动器QJQ3(碳钢)技术性能参数:



活塞式振动器QJQ3技术性能参数



三、 活塞式振动器QJQ3(碳钢)技术性能参数:



活塞直径φ

φ 1

φ 2

φ 3

L

L1

进气口 M

排气口φ

工作压力MPa

振动频率 Hz

激振力幅N

噪音dB

寿命次

QJQ3-30

70

58

8

100

58

G1/8"

0.2~0.4

10~60

800

65

 109

QJQ3-40

78

66

130

62

G1/8"

0.2~0.4

10~50

1050

65

 109

QJQ3-50

88

76

130

62

G1/8"

0.2~0.4

10~40

1200

65

109

QJQ3-63

108

94

10

140

68

G1/4"

7.8

0.2~0.4

10~30

1700

65

 10

QJQ3-80

130

115

10

140

68

G1/4"

7.8

0.2~0.4

10~25

2300

65

109

QJQ3-100

154

136

12

150

74

G1/4"

0.2~0.4

10~22

3880

65

 10

QJQ3-125

185

166

14

150

74

G1/4"

0.2~0.4

10~20

10500

65

 109

QJQ3-140

207

186

14

170

82

G1/4"

0.2~0.4

10~18

13800

65

  109



型 号 振动力(N) 频率(Hz) 耗气量(L/min) 噪音(dB) 使用温(℃) 重 量(kg)
0.3Mpa 0.4 Mpa 0.6 Mpa
QJQ3-32 484 720 900 10-60 210 65 -8~70 1.2
QJQ3-40 632 980 1150 10-50 250 65 -8~70 2
QJQ3-50 712 1050 1300 10-40 270 65 -8~70 3.3-3.8
QJQ3-63 923 1230 1900 10-30 310 75 -8~70 4
QJQ3-80 1100 1923 2400 10-25 330 75 -8~70 5.8
QJQ3-100 1382 2987 3880 10-22 350 75 -8~70 8.3
QJQ3-125 2321 3400 4500 10-20 380 75 -8~70 12
QJQ3-140 2578 3700 5000 10-18 420 75 -8~70 18
QJQ3-160 3000 4000 5400 12-18 460 80 -8~70 38
QJQ3-180 3500 4400 5800 12-16 590 85 -8~70 45
QJQ3-200 4000 4800 6200 12-15 780 89 -8~70 52




四、活塞式振动器QJQ3(碳钢)主要用途:

1,振动力较大,但噪音不超过80dB,解决物料严重粘壁,堵塞,混凝土灌浆模板振动,外壳为不锈钢材质的用在食品和制药行业。
2,同其它气动振动器一样,该产品防潮,适用于不同行业的物料堵塞以及易爆防火花的工作环境。
3,可作为各种驱动,安装在水平输送机械,筛选机械,冷却机械,环保机械,除尘机械,锅炉清灰渣,钢架结构桥梁的时效等等。

五、活塞式振动器QJQ3(碳钢)外壳材质:

一般使用碳钢,特殊场合使用其它材质。

六、活塞式振动器QJQ3(碳钢)选型参考:
本公司以实事求是为原则列举了每个产品型号的优点与相对的不足。选型时应根据参数表选择,根据所需的力量与频率进行选择,如有疑惑,尽量咨询客服以获得很好参考方案。
